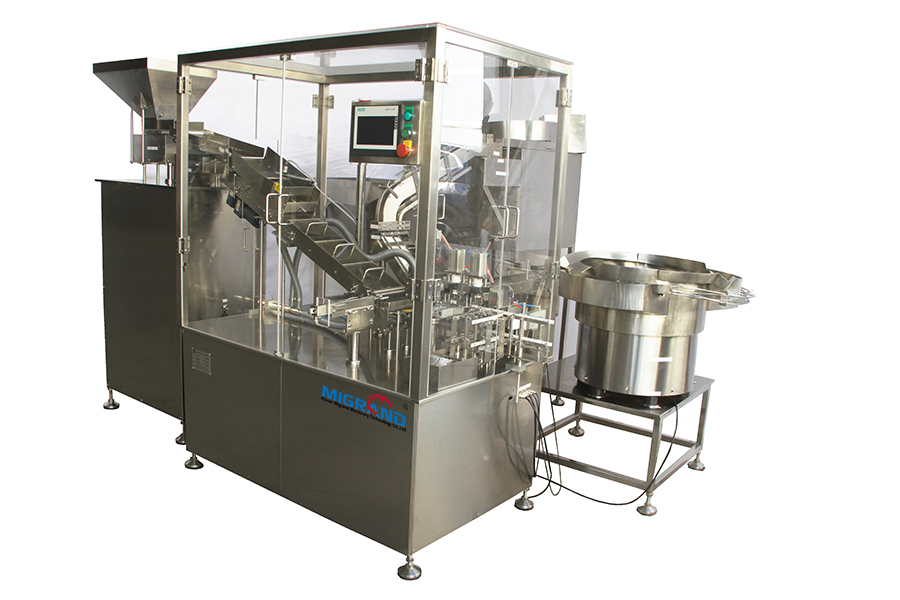

แนะนำโดยย่อ: เครื่องบรรจุขวดแท็บเล็ต GD-80A สำหรับขวดกระสวยใช้ได้กับการบรรจุเม็ดยาที่ใหญ่กว่าและบางกว่าซึ่งป้อนอย่างเป็นระเบียบลงในขวดกระสวยในแถวเดียวในลักษณะที่ทับซ้อนกัน อุปกรณ์นี้ใช้ PLC อย่างเต็มที่เพื่อการควบคุมแบบรวมศูนย์ ได้รับการตรวจสอบในการตรวจจับไฟเบอร์และโฟโตอิเล็กทริค และการตรวจจับประเภทอื่นๆ เพื่อให้มีประสิทธิภาพคงที่และการทำงานอัตโนมัติที่เชื่อถือได้ สามารถส่งสัญญาณเตือนและปิดเครื่องโดยอัตโนมัติในกรณีที่ไม่มีแท็บเล็ต ขวด หรือฝาปิด ส่วนที่สัมผัสกับแท็บเล็ตทำจากสแตนเลส 316 ที่เหนือกว่า ซึ่งสามารถกำหนดมาตรฐาน GMP ได้อย่างเต็มที่
องค์ประกอบและฟังก์ชัน:
1、Cap Vibrating System: การโหลดฝาปิดไปยังถังด้วยตนเอง จัดเรียงฝาปิดโดยอัตโนมัติเพื่อเสียบปลั๊กด้วยการสั่น
2、ระบบป้อนแท็บเล็ต: ใส่แท็บเล็ตลงในถังแท็บเล็ตด้วยตนเอง แท็บเล็ตจะถูกส่งไปยังตำแหน่งแท็บเล็ตโดยอัตโนมัติ

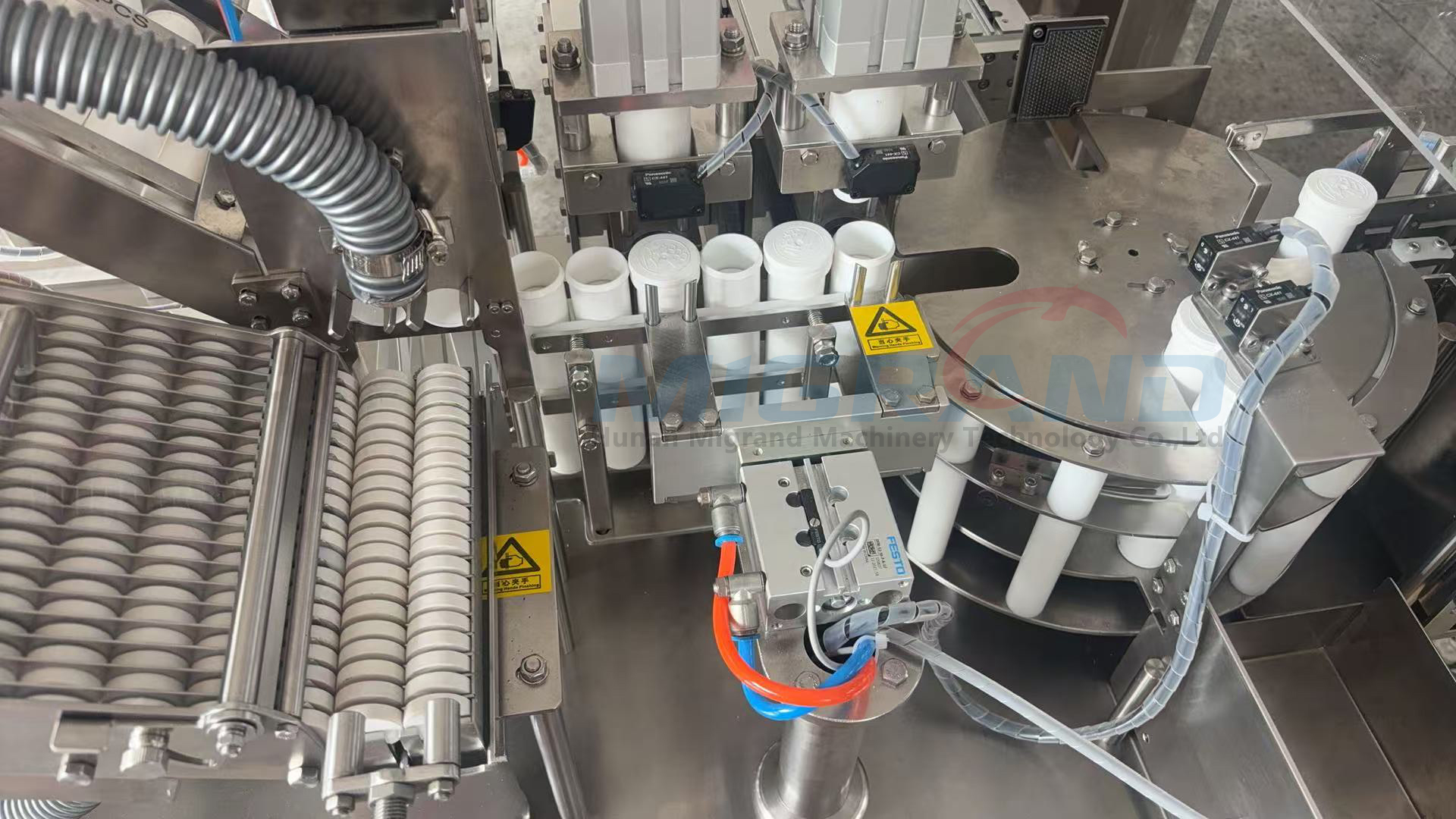

3、ป้อนแท็บเล็ตลงในชุดขวด: เมื่อตรวจพบว่ามีขวดอยู่ กระบอกป้อนแท็บเล็ตจะดันแท็บเล็ตเข้าไปในขวด
4、หน่วยป้อนหลอด: ใส่ขวดลงในถังด้วยตนเอง ขวดจะถูกเรียงลงในตำแหน่งบรรจุแท็บเล็ตโดยการถอดขวดออกและป้อนหลอด
5、หน่วยดันฝา: เมื่อขวดได้รับแท็บเล็ต ระบบดันฝาจะดันฝาและปิดขวดโดยอัตโนมัติ
6、ไม่มีหน่วยคัดแยกแท็บเล็ต：เมื่อเม็ดยาในขวดขาด 1 เม็ดขึ้นไป ขวดจะถูกปฏิเสธโดยอัตโนมัติ ไม่มีแท็บเล็ตไม่มีฝาปิด ไม่มีขวดไม่มีฝาปิด
7 ส่วนควบคุมอิเล็กทรอนิกส์: เครื่องนี้ควบคุมโดย PLC กระบอกสูบและสเต็ปเปอร์มอเตอร์ พร้อมระบบสัญญาณกันขโมยอัตโนมัติแบบมัลติฟังก์ชั่น
วัสดุหลัก: 1、แผ่นเครื่องจักรและโครงใช้เหล็กและสีเคลือบฟัน ฝาครอบแพลตฟอร์มคือ 304 ส่วนอื่นๆ ใช้การพ่นทรายโลหะผสมอลูมิเนียม สแตนเลส 304 และวัสดุทั้งหมดที่สัมผัสกับแท็บเล็ตจะใช้ sus316L
อุปกรณ์ไฟฟ้าหลัก:
เลขที่ | ชื่อ | ยี่ห้อ |
1 | PLC | ซีเมนส์ |
2 | หน้าจอสัมผัส | ซีเมนส์ |
3 | ส่วนประกอบควบคุมไฟฟ้าหลัก | ชไนเดอร์ |
4 | กระบอกสูบและโซลินอยด์วาล์ว | เฟสโต้ |
5 | ตาแมว, สวิตช์แม่เหล็ก | พานาโซนิค, แลมบาโอ, เฟสโต, |
6 | แผ่นดัชนีและสเต็ปเปอร์มอเตอร์ | เซินเจิ้น Gaoshida, เซินเจิ้น leisai |
พารามิเตอร์ทางเทคนิค:
แรงดันไฟฟ้า: 220V; พลังงาน: 2KW; การผลิต :60~ 80 ขวด/นาที
สิ่งอำนวยความสะดวกที่รองรับ: อากาศอัดบริสุทธิ์ซึ่งมีความดันและการบริโภคอยู่ที่ 0.5~0.6MPa และ 0.28m3/นาที ตามลำดับ
ขนาดภายนอก: 3200 มม. * 2000 มม. * 1800 มม. น้ำหนัก: ประมาณ 1,000 กิโลกรัม
ปรับให้เข้ากับช่วงข้อกำหนด : เส้นผ่านศูนย์กลางแท็บเล็ต: Ф18~Ф25มม. ความหนาของโต๊ะ: 5-8 มม. ปริมาณการโหลด: 10-20 ชิ้น
*หมายเหตุ: หากข้อมูลพารามิเตอร์แท็บเล็ตไม่อยู่ในช่วงของพารามิเตอร์ข้างต้น จะถือว่ามีการปรับแต่งและไม่ได้มาตรฐาน และควรอัปเดตใบเสนอราคาตามนั้น
ขั้นตอนการดำเนินงาน：
เทแท็บเล็ตลงในถังด้วยตนเอง - แท็บเล็ตเข้าสู่ส่วนคัดกรองแท็บเล็ต - จัดเรียงแท็บเล็ตขึ้นในวงโคจรโดยอัตโนมัติ - เข้าสู่ตำแหน่งการโหลดโดยอัตโนมัติ
ใส่ขวดลงในถังบรรจุขวดด้วยตนเอง - ป้อนขวดอัตโนมัติไปยังตำแหน่งบรรจุ
ฝาครอบถูกวางด้วยตนเองภายในแผ่นออสซิลเลเตอร์ - ฝาครอบที่เป็นระเบียบอัตโนมัติ - เข้าสู่ตำแหน่งต่อม
เครื่องจะเติมเม็ดยาลงในขวดและส่งออกโดยอัตโนมัติ
